開關電源的輸入一般有濾波器來減小電源反饋到輸入的紋波，輸入濾波器一般有電容和電感組成π型濾波器，輸入別離有AC-DC電源輸入電路和DC-DC電源輸入電路兩種。
因?yàn)殡娙萜髟谒矐B(tài)時可以看成是短路的，當開關電源上電時，會發生非常大的沖擊電流。沖擊電流的幅度要比穩態作業電流大很多，如對沖擊電流不加以約束，不但會燒壞保險絲，焚毀接插件，還會因?yàn)橐黄疠斎胱杩苟鴶嚁_鄰近的電器設備。下面談下兩種約束DC-DC電源沖擊電流的辦法。
1、長短針法：

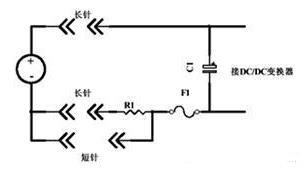

長短針法沖擊電流管束電路如上圖所示：在DC-DC電源板插入時，長針接觸，輸入電容C1經過電阻R1充電，當電源板徹底插入時，電阻R1被斷針短路。C1代表DC-DC電源的所有電容量。
該辦法缺陷是插入的速度不能操控，如插入速度過快，電容C1還沒充滿電時，短針就現已接觸，沖擊電流的約束效果就不好。也可用熱敏電阻法來約束沖擊電流，但由于DC-DC電源的輸入電壓較低，輸入電流較大，在熱敏電阻上的功耗也較大，一般不必這種辦法。
2、有源沖擊電流管束法：
使用MOS管操控沖擊電流能夠克服無源約束法的缺陷。MOS管有導通阻抗Rds_on低和驅動簡單的特色，在周圍加上少數元器材就能夠做成沖擊電流管束電路。MOS管是電壓操控器材，其極間電容等效電路如下圖所示：
帶外接電容C2的N型MOS管極間電容等效電路MOS管的極間電容柵漏電容Cgd、柵源電容Cgs、漏源電容Cds可以由公式確定，公式中MOS管的反饋電容Crss，輸入電容Ciss和輸出電容Coss的數值在MOS管的產品技術手冊上可以查到。公式如下：
電容充放電快慢決議MOS管注冊和關斷的快慢，為保證MOS管狀況間轉化是線性的和可預知的，外接電容C2并聯在Cgd上，如果外接電容C2比MOS管內部柵漏電容Cgd大許多，就會減小MOS管內部非線性柵漏電容Cgd在狀況間轉化時的作用。外接電容C2被用來作為積分器對MOS管的開關特性進行準確操控，操控了漏極電壓線性度就能準確操控沖擊電流。

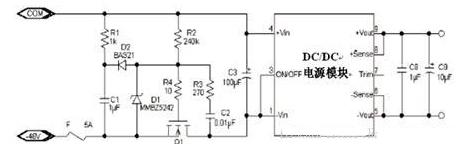

如上圖所示：基于MOS管的自啟動有源沖擊電流管束法電路。MOS管Q1放在DC-DC電源的負電壓輸入端，在上電瞬間，DC-DC電源的第1腳電平和第4腳相同，然后控制電路按一定的速率將它降到負電壓，電壓下降的速度由時間常數C2*R2決議，這個斜率決議了最大沖擊電流。
D1用來約束MOS管Q1的柵源電壓，元器件R1，C1和D2用來確保MOS管Q1在剛上電時保持關斷狀態。上電后，MOS管的柵極電壓要慢慢上升，當柵源電壓Vgs高到一定程度后，二極管D2導通，這樣所有的電荷都給電容C1以時間常數R1×C1充電，柵源電壓Vgs以相同的速度上升，直到MOS管Q1導通發生沖擊電流。其間Vth為MOS管Q1的最小門檻電壓，VD2為二極管D2的正向?qū)▔航担?/span>Vplt為發生Iinrush沖擊電流時的柵源電壓。Vplt能夠在MOS管廠商所供給的產品資料里找到。
漏極擊穿電壓Vds有必要挑選Vds比最大輸入電壓Vmax和最大輸入瞬態電壓還要高的MOS管，對于通訊系統頂用的MOS管，一般挑選Vds≥100V。穩壓管D1是用來保護MOS管Q1的柵極以防止其過壓擊穿，顯然MOS管Q1的柵源電壓Vgs有必要高于穩壓管D1的最大反向擊穿電壓。一般MOS管的柵源電壓Vgs為20V，推薦12V的穩壓二極管。
其間Pout為DC-DC電源的最大輸出功率，Vmin為最小輸入電壓，η為DC-DC電源在輸入電壓為Vmin輸出功率為Pout時的效率。η能夠在DC-DC電源廠商所供給的數據手冊里查到。MOS管的Rds_on有必要很小，它所引起的壓降和輸入電壓相比才能夠忽略。
該方法優點為功耗低，常溫、低溫、高溫對浪涌電流的約束效果都特別好。缺點為體積大、成本高。
AC-DC電源中輸入電壓首先經過干擾濾波，通過橋式整流器變成直流，再通過電解電容器進行波形平滑，然后進入直流-直流轉換器。輸入浪涌電流便是在對這個電解電容器進行初始充電時產生的，沖擊電流的巨細由很多因素決議，如輸入電壓巨細、輸入電線阻抗、電源內部輸入電感及等效阻抗、輸入電容等效串聯阻抗等。
這些參數根據不同的開關電源體系和布局不同而不同，很難進行預算，最精確的辦法是在實踐使用中丈量沖擊電流的巨細。但在丈量沖擊電流時，不能因引入傳感器而改變沖擊電流的巨細。下面談下三種常用的AC-DC電源避免沖擊電流的辦法。
1、串聯電阻法：
對于小功率AC-DC電源，可以用串聯電阻法。假如電阻選得大，沖擊電流就小，但在電阻上的功耗就大，所以必須選擇折中的電阻值，使沖擊電流和電阻上的功耗都在允許的規模之內。

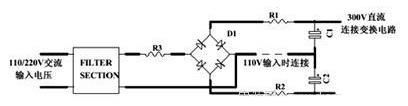

上圖所示為串聯電阻法沖擊電流控制電路（適用于橋式整流和倍壓電路，其沖擊電流相同），關于110V、220V雙電壓輸入電路，應該在R1和R2方位放兩個電阻，這樣在110V輸入連接線連接時和220V輸入連接線斷開時的沖擊電流一樣大。關于單輸入電壓電路，應該在R3方位放電阻。
串聯在電路上的電阻必須能接受在開機時的高電壓和大電流，大額定電流的電阻在這種運用中比較合適，常用的為線繞電阻，但在高濕度的環境下，則不要用線繞電阻。因線繞電阻在高濕度環境下，瞬態熱應力和繞線的脹大會下降保護層的作用，會因濕氣入侵而引起電阻損壞。
該辦法長處為電路簡略、成本低、對浪涌電流的的避免方面簡直不受高低溫的影響。缺陷為只合適細小功率開關電源，對效率影響很大。
2、熱敏電阻法：
在小功率AC-DC電源中，負溫度系數熱敏電阻（NTC）常用在第一種辦法圖中的R1、R2、R3方位。在開關電源第一次發動時，NTC的電阻值很大，可約束沖擊電流，隨著NTC的自身發熱，其電阻值變小，使其在作業狀況時的功耗減小。該辦法長處為電路簡略有用、成本低。這種辦法的缺陷是當?shù)谝淮伟l(fā)動后，熱敏電阻要過一會兒才到達其作業狀況電阻值，假如這時的輸入電壓在電源能夠作業的最小值附近，剛發動時因?yàn)闊崦綦娮枳柚颠€較大，它的壓降較大，電源就可能作業在打嗝狀況。當電源關掉后，熱敏電阻需要一段冷卻時刻來將阻值升高到常溫態以備下一次發動，冷卻時刻依據器件、安裝方式、環境溫度的不同而不同，一般為1分鐘。假如電源關掉后馬上敞開，熱敏電阻還沒有變冷，這時對沖擊電流失去約束作用，這就是在運用這種辦法控制沖擊電流的開關電源不主張?jiān)陉P(guān)掉后馬上敞開的原因。
3、有源沖擊電流管束法：

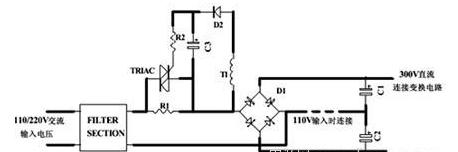

關于大功率AC-DC電源，沖擊電流管束器件在正常作業時應該短路，這樣能夠減小沖擊電流管束器件的功耗。如下圖所示：選擇R1作為發動電阻，在發動后用可控硅將R1旁路，因在這種沖擊電流避免電路中的電阻R1能夠選得很大，通常不需要改動110V輸入倍壓和220V輸入時的電阻值。圖中所畫為雙向可控硅，也能夠用晶閘管或繼電器將其代替。
有源沖擊電流管束電路（橋式整流時的沖擊電流大），在電路在剛發動時，沖擊電流被電阻R1約束，當輸入電容充滿電后，有源旁路電路開始作業將電阻R1旁路，這樣在穩態作業時的損耗會變得很小。在這種可控硅發動電路中，很容易經過開關電源主變壓器上的一個線圈來給可控硅供電，由開關電源的緩發動來供給可控硅的延遲發動，這樣在開關電源發動前就可以經過電阻R1將輸入電容充滿電。
關于各種浪涌電流防止方案各自有各自的優勢，需求根據實踐要求來選擇，看應用產品對AC-DC電源的要求來選擇適合的會更好。
