24v開關電源電路圖（一）
電路以UC3842振蕩芯片為中心，構成逆變、整流電路。UC3842一種高性能單端輸出式電流控制型脈寬調制器芯片，相關引腳功能及內部電路原理已有介紹，此處從略。
AC220V電源經共模濾波器L1引入，能較好按捺從電網進入的和從電源自身向輻射的高頻干擾，交流電壓經橋式整流電路、電容C4濾波成為約280V的不安穩直流電壓，作為由振蕩芯片U1、開關管Q1、開關變壓器T1及其它元件組成的逆變電路。
逆變電路，能夠分為四個電路部分講解其電路工作原理。
圖1 CL-A-35-24儀用DC24V開關電源
1、振蕩回路：開關變壓器的主繞組N1、Q1的漏--源極、R2（作業電流檢測電阻）為電源作業電流的通路;本機發起電路與其它開關電源（發起電路由降壓限流電阻組成）有所不同，發起電路由C5、D3、D4組成，供給一個“瞬態”的發起電流，二極管D2吸收反向電壓，D3具有整流作用，確保加到U1的7腳的發起電流為正電流;電路起振后，由N2自供電繞組、D2、C5整流濾波電路，供給U1芯片的供電電壓。這三個環節的正常運轉，是電源能夠振蕩起來的先決條件。
當然，U1的4腳外接守時元件R48、C8和U1芯片自身，也構成了振蕩回路的一部分。
電容式發起電路，當過載或短路缺點發生時，電路能處于安穩的停振保護情況，不像電阻發起電路，會再現“打嗝”式間歇振蕩現象。
作業電流檢測從電阻R2上獲得，當缺點情況引起作業過流反常增大時，U1的6腳輸出PWM脈沖占空比減小，N1自供電繞組的感應電路也隨之降低，當U1的7腳供電電壓低于10V時，電路停振，負載電壓為0，這是過流（過載或短路）引發U1內部欠電壓保護電路動作導致的輸出連續;作業電流反常增大時，R2上的電壓降大于1V時，內部鎖存器動作，電路停振，這是由過流引發U1內部過流保護動作導致輸出連續。
2、穩壓回路：開關變壓器的N3繞組、D6、C13、C14等元件組成的24V電源，基準電壓源TL1、光耦合器U2等元件構成了穩壓控制回路。
U1芯片和1、2腳外圍元件R7、C12，也是穩壓回路的一部分。實際上，TL1、U1組成了（相對于U1內部電壓誤差放大器）外部誤差放大器，將輸出24V的電壓改動反響回U1的反響電壓信號輸入端。
當24V輸出電壓上升時，U1的2腳電壓上升，1腳電壓下降，輸出PWM脈沖占空比下降，輸出電路回落。當輸出電壓反常上升時，U1的1腳下降為1V時，內部保護電路動作，電路停振。
3、保護回路：U1芯片自身和3腳外圍電路構成過流保護回路;N1繞組上并聯的D1、R1、C9元件構成了開關管的反向電壓吸收保護電路，以供給Q1截止時的反向電流通路，確保Q1的作業安全;實質上穩壓回路的電壓反響信號，也可看作是一路電壓保護信號——當反響電壓崎嶇達一定值時，電路實施停振保護動作;24V的輸出端并聯有由R18、ZD2、單向晶閘管SCR組成的過壓保護電路，當穩壓電路反常，引起輸出電壓反常上升時，穩壓二極管ZD2的擊穿為SCR供給觸發電流，SCR的導通形成一個“短路電流”信號，強制U1內部保護電路發生過流保護動作，電路處于停振情況。
24v開關電源電路圖（二）
24v開關電源電路圖（三）
24V開關電源，是高頻逆變開關電源中的一個品種。通過電路控制開關管進行高速的道通與截止．將直流電轉化為高頻率的交流電供給應變壓器進行變壓，然后發生所需求的一組或多組電壓！
24V開關電源的作業原理是：
1.交流電源輸入經整流濾波成直流;
2.通過高頻PWM（脈沖寬度調制）信號控制開關管，將那個直流加到開關變壓器初級上;
3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以到達安穩輸出的目的。

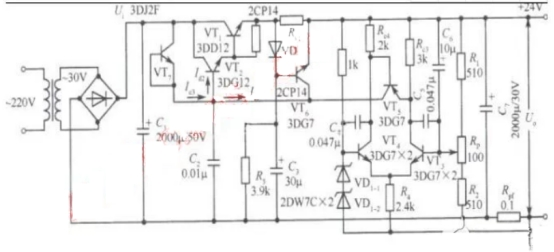

24v開關電源電路圖

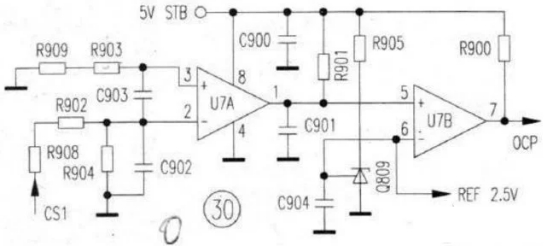

24V過流保護圖

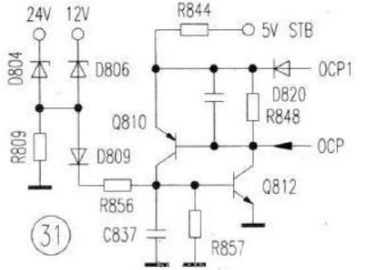

24V過壓保護圖
24v開關電源電路圖（四）

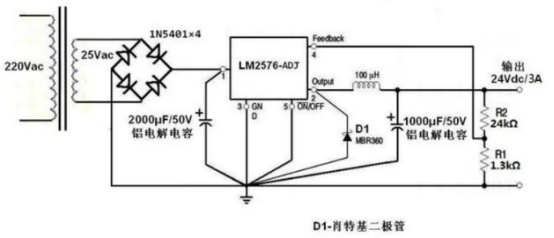

有用電路如下圖，比例電阻R1和R2的阻值之比設置為1:18.51，輸出電壓就等于24伏。
